TRANSPORT X2
製品情報
・絶縁油中の7つの診断ガスおよび含水量の測定
・光-音響分光学技術(PAS)ガス測定(第4世代)
・約30分の速い測定時間
・段階的な指示とプラグアンドプレイ接続を備えた直感的なタッチスクリーンインターフェース
・キャリアガス不要、定期的なフィルター交換のみ
・鉱物性絶縁油および新しいエステル系の液体に適合(自然または化学合成品)
・作業者にアラーム、トリップイベント、現場判断の支援に効果的に対応
・GE製シングルガスオンラインDGAモニタリング製品群との連携
・5年間保証

診断機能搭載
・国際的に認知されたDGA診断ソフトウェアツール
・可視化を容易にするカラーグラフィカルディスプレイ
・20000検体以上の測定データを保存可能
・Perception software suiteへデータアップロードに よるさらなる診断機能

測定範囲
水素(H2)     5-5,000ppm
一酸化炭素(CO)  2-5,0000ppm
二酸化炭素(CO2)  40-50,000ppm
メタン(CH4)    2-50,000ppm
アセチレン(C2H2) 0.5-50,000ppm
エタン(C2H6)   2-50,000ppm
水分(H2O)     0-100% 相対湿度

仕様
電源 115-230V AC50/60Hz、40W
保護構造 IP67(密封時)
IP20(動作時)
オイルサンプル量 50ml(オイル)
寸法 63×282×120mm
重量 9kg
動作温度範囲 5~50℃
LCDサイズ 6.5インチ カラータッチ画面
LCDタイプ 抵抗膜式タッチスクリーン
ディスプレイ解像度 640×480
コンピュータインターフェース USB
測定ダウンロード USB2.0 メモリースティックとPerception Sync
ログファイル検索 USB2.0 memory stickとPerception software
出力 CSV file formatと画面
ハードコピー 2インチ 感熱式プリンター
内蔵診断 Duval’s triangle、Rogers’ratio、Key Gas & Japanese ETRA

オプション
トランジットケース    飛行機の移動中や過酷な環境下での持ち運びの際に特別な保護が可能です。(IP67に準拠)

TRANSPORT X2 カタログ
HYDRANTM M2-X
製品情報
・全世界50,000台を超えるHydran販売実績
・小型化、可動部品なし、メンテナンスフリー
・鉱物系絶縁油またはエステル系流体を使用した広範囲の変圧器状態の監視
・従来のHydran混合ガスセンサー(水素、一酸化炭素、アセチレン、エチレン)
 または個別水素(H2)ガスのみのセンサーが選択可能
・既存の変圧器バルブに簡単に設置可能 – 多くの場合、停止は不要
・鉱物性絶縁油および新しいエステル系の液体に適合(自然または化学合成品)
・アラーム機能
・7年間保証

測定範囲
ガス:25-2000ppm
水分:0 – 100%RH

“混合ガス”センサー
ガス相対感度  水素:濃度の100%
        一酸化炭素:濃度の15±4%
        アセチレン:濃度の8±2%
        エチレン:濃度の1.5±0.5%

“個別水素”ガスセンサー(鉱物系油のみ)
ガス相対感度  水素:濃度の100%
           濃度の3%以下で一酸化炭素、アセチレンやエチレンからの干渉

仕様
電源 90~132Vacか180~264Vac、47Hz~63Hz、最大650VA
保護構造 NEMA Type 4X、IP56対応
接続口径 1.5インチNPT male thread
寸法 315×219×196mm
設置時重量 7.5kg
動作環境温度 -40℃~+50℃
動作環境湿度 0~95%RH、結露なし
バルブ油温度 -40℃~105℃
バルブ油圧 0~700kPa(0~100psi)
通信 標準RS-232(DB-9コネクタ)
標準RS-485(端子台)
アナログ出力/入力 4-20mAカード追加可能

オプション
・ヒートシンクアダプタ  外気温が+40℃か油の温度が+90℃の場合
・バルブアダプタ     2インチ~1.5インチ

HYDRAN M2-X カタログ

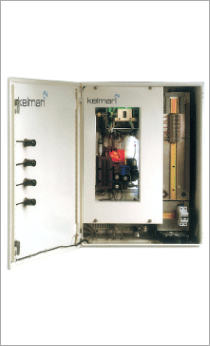

Kelman DGA900
製品情報
・GEの第4世代のPAS技術により、検出限界を下げて精度を向上
・15年間のPAS経験と13,000台を超える設置件数を持つ唯一のベンダー
・キャリアガスまたは校正ガスの消耗品は不要
・9ガスと水分のラボ精度レベルの現場測定
・リモートアラート及び変圧器の状態悪化を知らせるマルチガス診断を搭載
・マニュアルオイルサンプリングで現場に行く必要が無くなり意思決定を迅速化
・初期に問題を検出し、予期せぬ故障を回避し、計画的な停電を容易に
・信頼出来るデータによるコンディションベースメンテナンスやアセットリプレイスメントが可能
・最適な性能で動作する為の消耗品や頻繁な再校正が不要
・新しい「Rapid Mode」により、急速に発展する障害に関するほぼリアルタイムの見通しを提供
・柔軟な変圧器状態監視ソリューションのための強化された演算力と拡張性
・鉱物性絶縁油およびより新エステルベース液体に適合

測定範囲
Kelman DGA900測定範囲

仕様
電源 AC 100-240 Vac、85-264 Vac、4A
DC 100-250 Vdc、90-300 Vdc
保護構造 IP56準拠 粉体塗装アルミニウム(RAL9002)
316 ステンレススチール(オプション)
動作周囲温度 -40℃~+50℃
動作周囲湿度 0~95%RH
油温度 -20℃~+120℃
オイル圧力 0~700kPa
通信 odbusⓇを標準装備 その他オプション有
アナログ入力 負荷CT、PT100入力、または4-20mAセンサー用の最大15オプションのアナログ入力
デジタル出力 USBポート、シリアル出力(RS-485) その他オプション有
分析ユニット寸法 600×484×330mm 33.4kg
Hubユニット寸法 600×380×330mm 18.5kg

オプション
マウンティングスタンド   日よけ傘
ユニット間を繋ぐケーブル  ガス値用のアナログ出力

装置のLCD画面に表示されるDGA900 ガスレベル
装置のLCD画面に表示されるDGA900 ガスレベル



Kelman DGA900 カタログ
