環境に優しく省力化に大きな威力

MI計とは?

MI計とは容積流量からMI値を得る細管式低圧粘度計の一種ですが化学会社の製造ラインに直接組み込んで連続的に測定する事により、そのデータを製造ラインにフィードバックして製品の品質安定化を図ります。又、実験室での手分析が省略出来る事から省力化に大きく貢献します。


測定原理

粘度とMI値とは、相関がある。従って非ニュートン流体の見掛けの粘度は、次のハーゲンポアズイユの法則で知る事が出来る。オリフィス(測定細管)前後の差圧は、細管の長さ、半径及び流体の流量を一定にした時、流体粘度と比例関係があり、右式で表せる。
L、γ及びQを一定とすれば(1)式はη=K・dPとなり、オリフィス前後の差圧を測定する事により、流体の粘度が測定出来る。ここでは、差圧とLABOで実測したMI値との相関を調べて近似式を求める事により、MI値として表した。



説明動画
※動画をダブルクリックすると最大画面になります

樹脂粘度計本体(TIIS防爆認定取得 第T97943号)

従来型に比べ小型、軽量化を実現

樹脂粘度計本体従来型(測定樹脂を大気放出式)に比べ、サンプルリターン構造により省力化、環境保全を考慮して開発された樹脂粘度計です。その機構により小型・軽量化が可能になり、応答時間短縮・測定範囲の拡大が容易になりました。又、製造プロセスに密着した品質管理を行い、オフスペック製品の除去が可能になります。

用途
合成樹脂 ポリプロピレン、ポリエチレン、アクリル、ポリスチレン、ABS、ポリカーボネイト等
合成樹脂
合成繊維
ナイロン、セルロースエステル、ビニールアセタール等
※高粘度流体の粘度測定用にも使用出来ます。
特長
  • 従来型に比べ小型、軽量化を実現。
  • 樹脂の入出口を同一ノズル部にまとめて取り付けが簡単。
  • 内部経路を極力短くし効率よく樹脂が流れる為、応答性が向上しました。
  • レンジ自動設定が出来ます。
  • プロセス運転中でもストップ弁、パージ弁を操作することによりオリフィス、圧力計交換が可能になりました。
リターン型MI計
リターン型MI計
AVS-10R
防爆型MI計
防爆型MI計
AVS-10F
簡易型MI計
簡易型MI計
AVS-10LC

仕様(AVS-10F)
測定範囲 0.5~500(g/10min)
※0.01~1000(g/10min)
※オリフィス交換により測定可能
再現性 ±2% of full scale
測定樹脂温度 300°C(Max)
測定樹脂圧力 0~35Mpa
入出力信号 デジタル信号:運転開始・停止・レンジ切替え等。
アナログ信号:MI値、回転数、圧力、温度(4~20mADC)
通信 イーサネット 10BASE-T(オプション)
外形寸法・重量 約690(W)×525(D)×825(H)mm 約150kg

MI計用制御盤

三井化学(株)製、MI計AVSシリーズに対応しています

本制御盤は従来のワン・チップCPUではなく最新のPLC計装技術を採用しています。さらにタッチ・パネル式操作モニターを使用し、使いやすく故障の少ない設計になっています。

用途

三井化学(株)製メルト・インデクサー用制御盤に対応

AVS-10T/AVS-10F(防爆型) スルー型
AVS-10R リターン型
AVS-10LC(簡易型) リターン型
特長
  • 運転操作が簡単で故障の少ないPLC回路設計。
  • タッチパネル式グラフィック・モニター搭載。
  • グラフィック・モニター機能により運転操作が簡単になりDCSなどにも容易にアクセスできます。
  • トレンド機能でアラームサマリーが出来ます。
  • 上位コンピューターとの通信も可能なためデータ分析処理や品質管理が容易に行えます。
仕様(AVS-10T/-10F/-10R)
形状 自立密閉型 前面扉
電源 AC 200V/3φ/ 30AF/ 5AT (モーター用)
AC 200V/1φ/ 30AF/ 10AT (ヒーター用)
AC 100V/1φ/ 30AF/ 5AT (制御用)
外部出力 MI値、本体温度、回転数、一次圧力
外部入力信号 ポンプスタート信号 /ポンプストップ信号/MIレンジA/M切替え信号/MIレンジ切替え指令信号/押出し機停止信号MIレンジ信号(BCD)/ポンプ運転中信号 /共通アラーム信号 MIレンジ切替え(A/M)
外形寸法・重量 600(W)×450(D)×1700(H)mm 約90kg
焼き付け塗装仕上げ

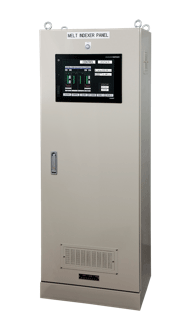

制御盤
AVS-10T/-10F/-10R用制御盤

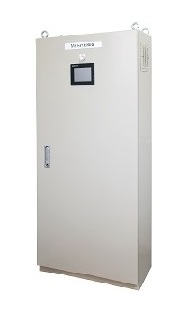

簡易型制御盤
AVS-10LC用制御盤
